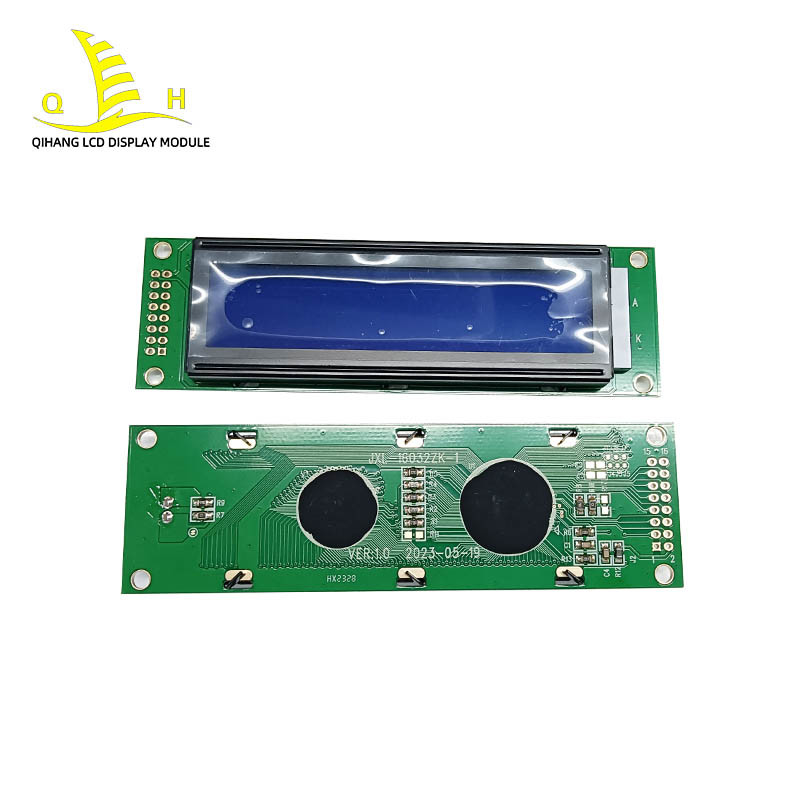

modulo LCD dello schermo di 160x32 Dot Matrix per l'attrezzatura elettronica di strumentazione



Modulo grafico del display a cristalli liquidi della matrice a punti JXL-16032ZK-1 (LCM), facendo uso del display a cristalli liquidi della matrice a punti 160x32 (LCD)
Composto con la lampadina del basso consumo energetico LED. È usata insieme ad un ST7920 padrone IC ed uno ST7921 come il driver, ciascuno
Lo schermo può visualizzare 2 file dei caratteri cinesi, ogni fila visualizza 10 caratteri cinesi standard, 8192 16x16 incorporati punteggiano le fonti cinesi e
126 simboli di lettera di mezza larghezza del punto 16x8 e un'area di disegno del punto 64x256 (GDRAM)
E 240 punti dell'ICONA RAM, che possono essere mescolati con lo schermo del testo e di ST7920 contiene CGRAM. Fornisce 8
1 pungente, il bit 4 e le interfacce del microprocessore della porta seriale tre, possono direttamente essere collegati con il microcomputer monochip di MCU, ampiamente usato in vari strumenti
strumentazione ed attrezzatura elettronica.

Cari clienti:
Grazie per mezzo del modulo del display a cristalli liquidi prodotto dalla nostra società. Legga prego con attenzione il seguente contenuto prima di usando.
Come utilizzare correttamente il modulo del display a cristalli liquidi per impedire le perdite a voi, se incontrate le difficoltà durante l'uso,
Chiami prego il nostro dipartimento di servizio tecnico, noi gli fornirà servizio nel tempo di scarsità.



1, film protettivo
Uno strato del film protettivo è incollato sulla superficie del modulo del display a cristalli liquidi per impedire la superficie di esposizione la macchiatura durante l'assemblea.
Nonlo rimuova fino alla conclusione di distribuzione.
2, impediscono l'elettricità statica
Il chip LCD del driver nel modulo LCD è un circuito su grande scala di CMOS, che è ripartito facilmente per l'elettricità statica.
La ripartizione statica è irreparabile, l'elettricità così statica dovrebbe essere impedita rigorosamente durante il funzionamento, l'assemblea e l'uso, in modo da è necessario a
Avviso:
1: Non tocchi il chip del driver del modulo LCD e del dito dell'oro sul circuito con le vostre mani a volontà.
Quando in contatto, essere sicuro di indossare un polsino antistatico, le culle antistatiche del dito/guanti e porti preferibilmente i camici antistatici.
Renda il corpo umano attendibile.
2: Il banco da lavoro, il saldatoio e gli strumenti sono attendibili.
3: Tenga l'umidità nella stanza di lavoro superiore a RH60%.
4: I materiali da imballaggio sono tutti materiali antistatici.
3, saldando
1: La temperatura della punta del saldatoio è di meno che 280°C.
2: Il tempo di saldatura è di meno che 3-4S.
3: Non usi il cambiamento continuo acido.
4: Ripeti la saldatura delle non non più di 3 volte ed ogni ripetizione deve essere separata entro 5 minuti.
5: Pulisca completamente dopo la saldatura per evitare la saldatura dell'interferenza del segnale e di cortocircuito. Stia attento a non rovesciare la soluzione di pulizia sul
lampadina sopra.
4, installano
Non modifichi il modulo LCD senza autorizzazione. Come: parti cambianti, circuiti cambianti, torcendo i piedi della struttura del ferro, smontanti,
Elaborazione dei bordi del PWB. I comportamenti di cui sopra inducono il modulo del display a cristalli liquidi a non visualizzare tutto e non saranno riparati, a meno che approvato dalla nostra società
con il consenso del



Q1. Come posso ottenere i campioni?

: Se avete bisogno dei campioni, possiamo fare secondo la vostra richiesta. Dovreste pagare la tassa ed il trasporto del campione. Il termine d'esecuzione del campione ha luogo sempre nei 2-5 giorni.

Q2. Come ordinare affissione a cristalli liquidi?

: Prego inviici il vostro ordine d'acquisto dal email, o chiedaci di inviargli una fattura. Dobbiamo conoscere le seguenti informazioni per il vostro ordine.

1)Informazione-quantità del prodotto, numero del pezzo
2)Termine di consegna richiesto.
3)Nome di spedizione della informazione-società, indirizzo stradale, numero di Phone&Fax, porto marittimo della destinazione.
4)Dettagli del contatto dello spedizioniere se avete c'è ne in Cina.

Q3. Quanto tempo posso pensare ottenere il campione?

: I campioni saranno pronti per la consegna in 5~7days. I campioni saranno inviati via esprimono ed arrivano in 5~7 giorni.

Q4. Quando posso ottenere la scheda?

: Quando otteniamo la vostra indagine, in primo luogo ci direte il numero del pezzo che volete, quindi possiamo inviargli la scheda immediatamente



Q5: Quanto tempo posso ottenere la risposta?
: Entro 24 ore. 9:00 cinese di orario di lavoro - servizio online di Lunedì-venerdì di 18:00 per aiutarvi a risolvere i problemi. Inoltre la risposta dal telefono è possibile alla notte ed ai fine settimana.

Q6: Che cosa fare se troviamo qualunque oggetto mancante o difettoso dopo la ricezione delle merci?
: Contattici prego APPENA POSSIBILE, lo controlleremo ed offriremo la migliore soluzione secondo la situazione.
